شرکت تهویه دی ایکس مهر

برج خنک کننده خشک

برج خنک کننده خشک از انواع تجهیزات خنک کاری می‌باشد که در مناطقی با اقلیم خشک جهت کاهش دمای آب استفاده می‌گردد و این مدل برج خنک کننده استراکچر مکعبی دارد. علاوه بر آن کویل مسی برای انجام راندمان انتقال گرما بعنوان اجزای اصلی داخل برج مدار بسته قرار می‌گیرد. مکانیزم تبادل حرارت با هوا درون سیستم خنک کننده خشک به نحو غیر مستقیم شکل می‌پذیرد. زیرا سیال طی گردش در لوله‌های مسی کویل گرمای خود را به پوسته لوله انتقال میدهد. سپس جریان هوا با عبور از سطح پوسته لوله حرارت را بخود جذب کرده تا توسط دهانه فن استک خارج گردد و بدین علت نام دیگر کولینگ تاور خشک، برج خنک کننده مدار بسته نیز میباشد. دلیل بکارگیری مکرر این دستگاه داخل محیط‌های جغرافیایی خشک به همین منظور است، چرا که در صورت گرم بودن، هوا از طریق پاشش آب روی پوسته لوله مبدل حرارت اضافی سیال را می‌گیرد.



اجزای قطعات برج خنک کننده خشک

قطعات برج خنک کننده خشک یا مدار بسته شامل اجزای اصلی ذیل میباشد که بجز الکتروموتور بقیه قطعات توسط شرکت سازنده برج‌های خنک کاری یعنی تهویه دی ایکس، طراحی بعد تولید می ‌شود :

  • الکتروموتور و پروانه : قسمتی که انرژی الکتریکی را به مکانیکی تبدیل کرده سپس باعث چرخش پروانه میگردد الکتروموتور نام دارد. بنابر وزن پروانه مقدار قدرت موتو بر حسب کیلو وات تعیین می‌شود. الکتروموتورهای استفاده شده درون انواع برج خنک کننده فایبرگلاس شرکت تهویه دی ایکس همگی برندهای معتبر مانند زیمنس آلمان، موتوژن تبریز می‌باشند. همچنین دارای 12 ماه گارانتی بی قید شرط هستند. فن برج‌های خشک طی سه تیپ (پلی آمید، فایبرگلاس، آلومینیوم) تولید می‌گردد ولیکن از نظر کارایی پروانه آلومینیومی دارای راندمان کاری بالاتری است.

  • قطره گیر : المیناتور مانع خروج قطرات آب از دهانه فن استک برج خنک کننده میشود. قطره گیر در دو تیپ تک کوهانه و دو کوهانه قابلیت طراحی دارد. قطره برگردان دارای دو دسته کلی لانه زنبوری و تیغه ای می‌باشد. چکه گیر دقیقاً زیر فن برج خشک قرار گرفته و به پایه‌های فن استک اتصال می‌یابد.

  • نازل (افشانک) : دوش‌هایی مخصوص که در انواع مختلف تولید می‌گردند و با پاشش آب بنحو قطره‌ای یا آبشاری بر روی پکینیگ سبب شروع فرآیند خنک سازی می‌شوند. از انواع نازل پرمصرف میتوان مدل‌های مربع پاش، حلزونی، چپقی، 2H را معرفی کرد.

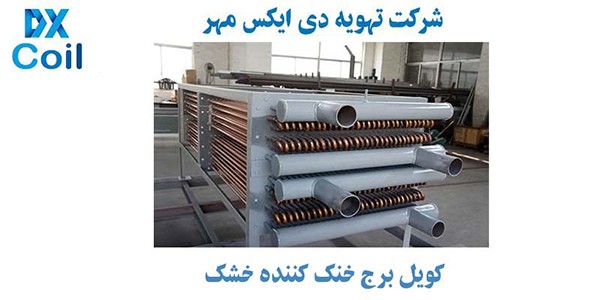

  • کویل : کویل دارای تعداد معینی لوله میباشد که سیال طی عمل رفت برگشتی درون آن انجام می‌دهد حرارت خود را به پوسته لوله منتقل می‌نماید. لوله‌های کویل طبق طراحی و نوع سیال ورودی، دارای انواع مختلفی از نظر ضخامت و جنس سازنده هستند. اغلب بخاطر اینکه مس دارای انتقال گرمای بیشتری می‌باشد جهت ساخت کویل کولینگ تاور خشک استفاده میشود، اما هزینه آن نسبت دیگر لوله ها نیز زیادتر است.





متریال سازنده برج خنک کننده خشک

برج خنک کننده خشک به چند طریق قابلیت تولید دارد، در ادامه چند نمونه از آنها معرفی شده است :

امروز اکثر کولینگ تاورها من جمله برج‌های خشک مدار بسته با متریال فایبرگلاس تولید می‌شوند، زیرا این ماده دارای استحکام بالا و انعطاف پذیری مناسب می باشد. فایبرگلاس از موادی همچون رزین، الیاف شیشه (کامپوزیت) تشکیل شده که در دیواره‌های بدنه الیاف سوزنی بکار میرود. همچنین داخل تشتک و ستون‌ها برای بالابردن سطح کیفی یا استحکام الیاف ترکیبی (سوزنی حصیری) استفاده خواهد شد. تمامی برج‌های خنک کننده در کارخانه تهویه دی ایکس مهر به نحو ویژه مورد بازبینی قرار می‌گیرند تا تایید ناظر کیفی را دریافت نمایند، سپس دستگاه به مشتری تحویل داده می‌شود.



نحوه کار برج خنک کننده خشک

در برج خنک کننده مدار بسته سیال ابتدا با ورود داخل لوله کویل و طی کردن آن حرارت خود را به پوسته منقل می‌نماید. بعد جریان هوا با برخورد به لوله‌ها دچار تبادل دمایی میگردد، اما بعلت اینکه هوا بطور غیر مستقیم سیال را خنک می سازد دوش‌های آبی (نازل) جهت پاشش آب بر روی کویل تعیبه می‌شود که با انجام این کار زمان خنک سازی سیال به مراتب کاهش می باید. درون برج‌های خشک نحوه صحیح مداربندی کویل و متراژ لوله مبدل اهمیت بالایی دارد. زیرا در صورت ناهماهنگ بودن ممکن است سیال با فشار بالا عبور کند و فرصت انتقال حرارت نداشته باشد یا مدت زمان طی کردن مسیر زیاد باشد و در وقت مناسب سیال به منبع تغذیه ورود پیدا نکند.



سازندگان برج خنک کننده خشک

امروزه شرکت‌ها و کارگاه‌های زیادی در صنعت ساخت کولینگ تاور فایبرگلاس فعالیت دارند. اما متاسفانه برخی شرکتها بدون انجام محاسبات فنی اصولی برج‌هایی با مهندسی اشتباه تحویل خریدار می‌دهند، که سبب خرابی و همچنین کوتاهی عمر کل سیستم و خرید مجدد دستگاه می شود. ولیکن کارخانجاتی نیز وجود دارند که با تکیه بر مهندسان فنی خود کولینگ تاورهایی همراه راندمان کاری بالا تحویل مشتری میدهند. شرکت تهویه دی ایکس مهر طراحی و محاسبات برج خنک کننده خشک را جهت تولیدی استاندارد توسط بهترین مهندسان فنی خود انجام می‌دهد. این کمپانی برای نشان دادن حسن نیت، برج‌های تولیدی خود را همراه قیمت مناسب، کیفیت بالا، 24 ماه گارانتی طلایی و خدمات بعد فروش عرضه میکند.
