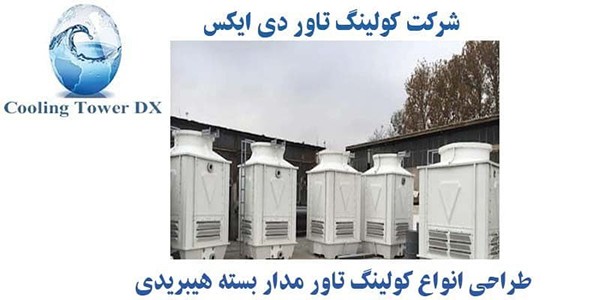

شرکت کویلینگ تاور دی ایکس

کولینگ تاور مدار بسته

کولینگ تاور مدار بسته نوعی مدل رایج از کولینگ تاور است که دارای سیستم خنک کننده آب در یک سیکل مدار بسته جهت سرد سازی سیال داخل کویل سرمایشی می‌باشد. برج خنک کننده خشک وظیفه کاهش دمای سیالات کارخانجات را همراه تبخیر کم برعهده دارد. بنابراین سیستم مدار بسته بیشتر برای خنک کاری‌های صنعتی بکار برده می‌شود. بعلت هزینه‌های ساخت بسیار بالای کولینگ تاور مدار بسته، معمولا از آنها در صنایع حساس به رسوب، نیازمند آب نرم، سرد سازی تجهیزات صنعتی گران قیمت استفاده می‌گردد. جهت مشاوره انتخاب انواع کولینگ تاور مدار بسته میتوانید با کارشناسان شرکت کولینگ تاور تهویه دی ایکس تماس برقرار نمایید. مهندسان فنی این کمپانی برج‌های خنک کننده خشک یا هلر را به منظور استفاده برای مناطق کم آب طراحی می‌نمایند.



چگونگی عملکرد کولینگ تاور مدار بسته

ابتدا آب داغ تولید شده توسط ماشین آلات صنعتی بطرف برج خنک کننده خشک پمپ میشود. سپس آبگرم بوسیله قسمت فلنچ وارد کولینگ تاور مدار بسته میگردد. بعد طی مرور زمان پدیده کاهش حرارت سیال با گذر از لوله‌های پیچ پیچی کویل اتفاق می‌افتد. توجه شود هرچقدر متراژ کویل و تعداد ردیف‌ها بیشتر طراحی گردد سطح تماس و همچنین زمان قرارگیری هوا مجاور آب افزایش می‌یابد. چنانچه متریال کویل‌ها مسی باشد ضریب انتقال حرارت بالاتر بوده بنابراین سرعت عملکرد کولینگ تاور خشک سریعتر خواهد بود. در انتها سیال گرم ضمن عبور از سیکل مدار بسته، خنک شده سپس به داخل سیستم گرمایشی باز می‌گردد. میتوان کویل یا پروانه را بصورت مورب، عمودی، طراحی کرد که عملکرد همه آنها شبیه بهم است. جریان هوا با آب هیچگونه تماس مستقیمی نداشته بنابراین تبخیر وجود ندارد، پس مصرف آب کولینگ تاور هلر صفر میباشد.



همچنین سه عامل بسیار مهم در افزایش سرعت خنک کاری آبگرم کولینگ مدار بسته تاثیر خواهد گذاشت:

  1. درجه دمای هوای خشک فضای اطراف برج خنک کن: بهتر بوده کولینگ تاور دور از تجهیزات مولد گرما راه اندازی و نصب شود.
  2. قطر، متراژ، ضخامت کویل: مشخص کردن اندازه این موارد مخصوصاً ضخامت ورقه باید با فرآیند و توان سرمایشی دارای تناسب مکفی باشد.
  3. بکارگیری مخزن سیرکولاتور یا حوضچه آتشفشان: چنانچه حرارت آب خیلی بالا رود به نحوی که دلتاتی استاندارد وجود نداشته باشد. باید سیال داغ وارد استخر یا حوضچه‌های آتشفشان و مخزن سیرکولاتور گردد. به این ترتیب عملکرد خنک سازی آب، قبل از ورود به کولینگ تاور مدار بسته انجام می‌شود.



اصلی‌ترین کاربرد کولینگ تاور مدار بسته چیست؟

بسیاری از صنایع برای سیستم‌های سرمایشی خود از آب استفاده می‌کنند. بنابراین با بحران نداشتن شرایط تامین زیاد آب کافی مواجه هستند. بکارگیری کولینگ تاور خشک یا مدار بسته امروزه جزء رایج‌ترین طرح‌های مهندسی جهت بهبود شرایط تجهیزات برودتی محسوب می‌گردد. یعنی بکار بردن برج خنک کاری همراه یک سیستم بسته سبب شده که دغدغه‌های تامین آب کاملاً رفع شود. از این رو کولینگ‌های مدار بسته در کوره‌های القایی، مبدل‌های حرارتی، صنایع غذایی، ذوب ریخته گری فلزات، صنعت هسته‌ای، دستگاه‌های چاپ، چیلرهای گران بها، صنایع تولید روغن کاربرد موثری دارند.



معرفی انواع کولینگ تاور مدار بسته فایبر گلاس

شرکت تهویه دی ایکس البرز انواع کولینگ تاور مدار بسته را در دو مدل هیبریدی و خشک تولید می‌کند:





  • برج خنک کاری مدار بسته خشک: جزء اولین مدل ارائه شده برج‌های سیکل بسته می‌باشد. دارای سیستم تماماً هوا خنک است و از دو بخش اصلی شکل می‌یابد. قسمت اول دستگاه هوارسانی بوده که عهده دار ایجاد جریان هوا میباشد. بخش دوم سطح موثر تبادل گرما را درون کویل برودتی جهت تماس غیر مستقیم با هوای خنک برعهده دارد.
  • برج خنک کاری مدار بسته هیبریدی: این نوع کولینگ سیکل بسته ترکیبی از برج‌های مرطوب و خشک است که جزء آخرین نسل تاورهای مدار بسته بشمار میرود. مدل هیبریدی دارای کویل‌های سرمایشی عمدتاً مسی با لوله‌های ½، ¾، 5.8، 7.8 اینچ می‌باشد. عملکرد آن در فصول سرد و گرم با هم تمایز دارد. فصل گرم به شکل مداری بسته همراه سیکل توزیع سیال کمکی است. فصول سرد سیستم هوادهی تنها خنک کاری آب درون کویل را انجام میدهد.



قطعات تشکیل دهنده کولینگ تاور خشک یا هیبریدی سیکل بسته چیست؟

  • کویل سرمایشی یا برودتی: وظیفه گردش سیال مدار اصلی داخل سیکل بسته را عهده دار است.
  • بدنه (استراکچر) اصلی نگهدارنده: شامل تشتک، پنل‌ها، ستونی‌ها، فن استک، لوور می‌باشد.
  • پروانه هوارسان: باید جریان هوا بر روی کویل و پکینگ‌های مدیا ایجاد نماید.
  • الکتروموتور دینام: جهت تامین گشتاور چرخشی فن
  • سیستم انتقال قدرت (کاهش دور): انتقال دهنده گشتاور و انرژی مکانیکی موتور به پروانه
  • پکینگ مدیا: دارای دو مدل اسپلش و فیلمی، ایجاد کننده سطح تبادل انرژی سیکل مدار باز
  • نازل (افشانک پاششی): توزیع و تقسیم کننده سیال برروی کویل کولینگ تاور مدار بسته
  • لوله انشعابات توزیع کننده آب: وظیفه انتقال آب از پمپ شاور به افشانک‌ها برعهده این قطعات است.
  • تابلو کنترل برق: سربندی الکتروموتور فن و پمپ درون قسمت تابلو برق انجام میشود.
  • ساپورت‌های نگهدارنده داخلی: توزیع کننده وزن کویل روی شاسی تشتک بوده و از قطره‌ گیرها نیز نگهداری می‌کند.
  • فیلتر هوا: تصفیه و جلوگیری از ورود آلاینده‌ها، ذرات معلق، گرد و غبار



کولینگ تاور مدار بسته دارای چه مزایا و معایبی است؟

  • مزایا :
  1. مصرف انرژی نسبتاً پایین
  2. رسوب گذاری، رسوب پذیری خیلی کم
  3. عدم نیازمندی تجهیزات جانبی برای تصفیه آب بر گردش
  4. کاهش هزینه‌های تامین سیال جبرانی
  5. ثبات جهت عملکرد خنک کنندگی آب، بالا رفتن راندمان و بازدهی سرد سازی مایع
  6. عدم یخ زدگی در فصول سرد بعلت بکارگیری سیستم آنتی فریز
  7. مناسب استفاده‌های فوق صنعتی همانند پتروشیمی‌ها
  • معایب :
  1. در فصل‌های گرم سال راندمان کولینگ واتر خشک کاهش می‌یابد
  2. هزینه ساخت و قیمت خرید بالایی بعلت داشتن کویل دارد



قیمت خرید کولینگ تاور مدار بسته

قیمت خرید یک دستگاه کولینگ تاور مدار بسته خشک حدود سه برابر برج‌های مدار باز برآورد می‌شود. همچنین پارامترهایی نظیر نوع متریال سازنده بدنه (فایبرگلاس یا فلزی)، ضخامت ورقه پنل، میزان ضخیم بودن فن استک، جنس و متراژ کویل (مسی، استیل، گالوانیزه)، تراکم لوله‌های مسی مبدل، متریال تولیدی فین، جنس فن، تعداد تیغه‌های پروانه در تعیین نهایی قیمت دستگاه بسیار موثر است. به منظور استعلام قیمت خرید و سفارش برج خنک کننده خشک یا دیگر انواع برج‌ها با کارشناسان فروش شرکت تهویه دی ایکس تماس حاصل نمایید. کلیه تجهیزات این کمپانی با ضمانت نامه طلایی عرضه میگردد.
